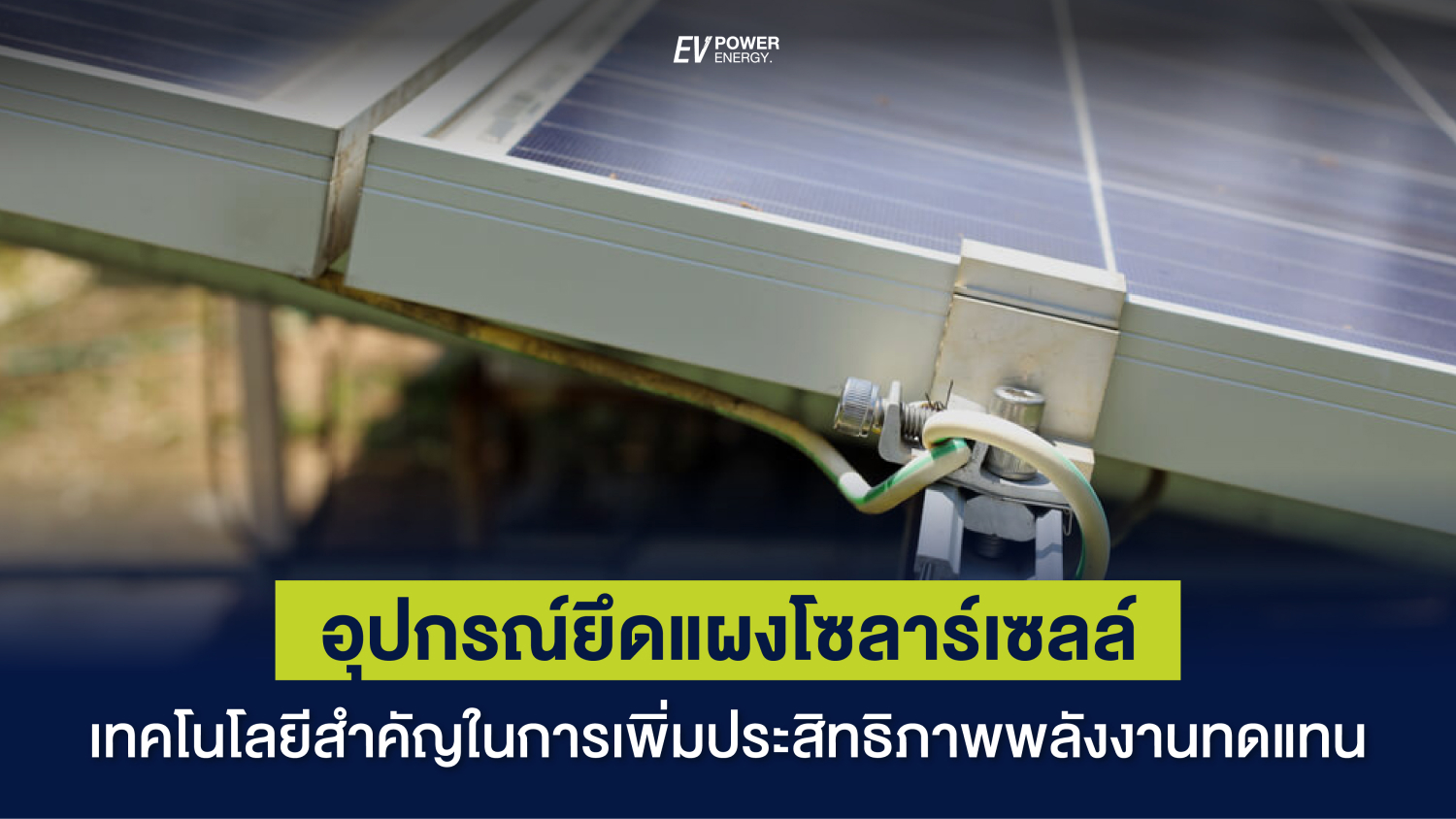

อุปกรณ์ยึดแผงโซล่าเซลล์ (Solar Cell Mounting)
เทคโนโลยีสำคัญในการเพิ่มประสิทธิภาพพลังงานทดแทน
เมื่อต้องการยึดแผงโซล่าเซลล์ ไม่ว่าจะเป็นบนพื้นดินหรือบนหลังคาทุกประเภท อุปกรณ์ส่วนใหญ่จะมีลักษณะคล้ายกันทั้งหมด แต่จะแตกต่างกันที่ตัวยึดหลังคาแต่ละประเภท โดยการยึดแผงโซล่าเซลล์มีสิ่งสำคัญ ได้แก่
สิ่งแรกคือ ” รางยึดแผง “ ที่มีความพิเศษโดยมีร่องต่าง ๆ ที่ทำมาเพื่ออุปกรณ์จับยึด ช่วยให้การติดตั้งง่ายโดยไม่ต้องเชื่อมเหล็กซึ่งอาจทำให้แผงเสียหายได้อุปกรณ์ที่สำคัญต่อมาคือ Mid clamp ซึ่งเป็นตัวยึดระหว่างแผงสองแผงอยู่ตรงกลาง โดยไม่ต้องเจาะหรืออุปกรณ์เชื่อม ซึ่งเป็นอุปกรณ์ที่หนีบแผง 2 แผงเข้าด้วยกัน
ต่อมาคือ Earth plate ซึ่งเป็นอุปกรณ์ที่รับความนิยมเนื่องจากทำให้แผงมีกราวด์ต่อถึงกัน และไม่ต้องนั่งต่อสายกราวด์เข้าทีละแผง โดย Earth plate จะวางอยู่ใต้ Mid clamp เมื่อขัน Mid clamp แน่นเข้าไปในแผงที่เป็นโลหะทำให้เป็นตัวนำไฟฟ้า
สุดท้ายคือ End clamp ที่มีหน้าที่คล้ายกับ Mid clamp แต่ติดตั้งที่ปลายของราง ดังนั้นถ้าติดโซล่าเซลล์แค่แถวเดียว จะใช้ End clamp 4 ตัวเพียงพอ
1. รางยึดแผงโซล่าเซลล์
เป็นรางสำหรับยึดแผงโซล่าเซลล์ สามารถใช้ได้ทั้งการติดตั้งบนหลังคา และติดบนพื้นดิน เป็นอุปกรณืที่มีความจำเป็นสูง เนื่องจากว่าจำเป็นต้องใช้ในการยึดแผงในทุกรูปแบบ
2. Mid Clamp
เป็นตัวยึดแผงระหว่างกลาง ซึ่งต้องเป็นกรณีที่มีการติดตั้งแผงโซล่าเซลล์ที่มีมากกว่า 1 แผงขึ้นไป และเป็นอุปกรณ์ที่มีความจำเป็นสูง เนื่องจากว่าต้องใช้ในการจับยึดแผงทุกรูปแบบ
3. Earth Plate
Earth Plate เป็นอุปกรณ์ที่ต้องใช้งานร่วมกับ Mid Clamp ซึ่งเป็นชิ้นส่วนที่ต้องจิกลงเป็นแผง 2 แผง แล้วถ้าหากไม่ใส่ Earth Plate กรณีถ้าเกิดฟ้าผ่า หรือไฟรั่วบริเวณแผง หรือลงที่ล่อฟ้า หรือบริเวรใกล้เคียงก็จะทำให้เกิดไฟไหม้ที่แผง PV ได้ แต่เมื่อเราติดตั้ง Earth Plate อย่างถูกต้องก็จะทำให้กระแสไฟฟ้าจากฟ้าผ่า หรือไฟรั่ว ใหลบายพาสลงระบบกราวด์ได้ทันท่วงที ซึ่งจะช่วยไม่ให้เกิดไฟไหม้ และเพิ่มความปลอดภัยได้มากขึ้น
4. End Clamp
ตัวยึดที่ปลายของแต่ละแถว ลักษณะการใช้งานจะคล้ายกับ Mid Clamp แต่ไม่จำเป็นต้องมี Earth Plate และใช้ในจำนวนชิ้นที่น้อยกว่า และ End Clamp เองก็เป็นอุปกรณืที่มีความจำเป็นสูงเช่นกัน
5. Grounding Lugs
เป็นอุปกรณ์ที่ยึดติดสายดินที่ปลายรางของแต่ละแถว ใน 1 รางควรมีต่อสายดิน 1 จุดโดยในปัจจุบันแล้วไม่ต้องต่อสายดินทุกแผงก็ได้ แต่เนื่องจากในปัจจุบันมีการใช้ Earth Plate มากขึ้นจึงทำให้ต่อสายดินแค่รางละ 1 จุดเพียงพอ
6. D Nut
เป็นอุปกรณ์ขนาดเล็กที่ช่วยยึดระหว่างรางโซล่าเซลล์ กับตัวยึด และหลังคา แต่ส่วนมาก D Nut จะมากับตัวจับยึดกับหลังคาอยู่แล้ว ซึ่ง D Nut เป็นอุปกรณ์ที่จำเป็นเช่นกันในการติดตั้งระบบโซล่าเซลล์
7. ตัวเชื่อมราง
ออกแบบมาเพื่อเชื่อมต่อรางนำ2ความยาวเข้าด้วยกัน สำหรับเชื่อมรางโซล่าเซลล์ที่มีความยาวราวๆ 2.1 – 2.2 เมตร
8. ขายึดโซล่าเซลล์ หลังคา CPAC
เป็นขายึดรางสำหรับหลังคาแบบ CPAC
9. ขายึดโซล่าเซลล์ หลังคาเมทัลชีท (แบบน็อต)
เป็นขายึดรางสำหรับหลังคาเมทัลชีท แบบน็อตยึด
10. ขายึดโซล่าเซลล์ หลังคาเมทัลชีท (แบบคลิป)
เป็นขายึดรางสำหรับหลังคาเมทัลชีท แบบคลิปล็อค ข้อดีของขายึดแบบคลิปล็อคคือจะไม่เกิดการรั่วซึมแน่นอน แต่ต้องควรตรวจสอบตอนขณะติดตั้งว่าน็อตคลายหรือไม่
11. ขายึดโซล่าเซลล์ หลังคาลอนคู่
เป็นอุปกรณืขายึดโซล่าเซลล์ หลังคาลอนคู่ที่มีหน้าตาจะคล้ายกับตัวยึดเมทัลชีทแบบน็อต โดยขั้นตอนการติดตั้งก็คล้ายกันคือ ต้องทำการยิงซิลิโคนเมื่อติดตั้งเสร็จด้วย แต่การติดตั้งบนหลังคาลอนคู่จะต้องระมัดระวังอย่างสูงเพราะเนื่องจาก หลังคาลอนคู่มีการแตกหักที่ง่าย และตกบ่อยมากกว่าหลังคาชนิดอื่นๆ
12. ขาตั้งโซล่าเซลล์ แบบปรับระดับ
ขาตั้งโซล่าเซลล์แบบปรับระดับ จะมีอยู่ 2 ชนิดคือ ความสูง 70 เซนติเมตร และความสูง 40 เซนติเมตร ในการติดตั้งขาตั้งที่ถูกต้องควรติดกับฐานปูนและต้องมั่นใจว่าจะไม่ทรุดตามมาทีหลัง เพราะว่าถ้าเกิดทรุดจะทำให้ขาไม่เท่ากัน และอาจจะทำให้แผงโซล่าเซลล์บิด แตกหักได้
เมื่อต้องการยึดแผงโซล่าเซลล์ อุปกรณ์ที่สำคัญ คือ ตัวยึดแผงกับราง รวมถึงอุปกรณ์ที่ช่วยในการเชื่อมกราวด์ หรือสายดินของแต่ละแผง โดยส่วนมากไม่ว่าจะเป็นการยึดบนหลังคาหรือบนพื้นดินจะมีอุปกรณ์ดังกล่าวทั้งหมดคล้ายคลึงกัน โดยตัวยึดหลังคามีอยู่ 3 ประเภทหลักๆ ได้แก่ หลังคา CPAC หลังคาเมทัลชีท และหลังคาลอนคู่ โดยหลังคาเมทัลชีทยังสามารถแบ่งแยกออกเป็น 2 ประเภทย่อยได้แก่ แบบลอนเรียบๆ และแบบหลอดๆขึ้นๆ มา และอุปกรณ์ในการยึดจะแตกต่างกันตามแต่ละประเภท สำหรับผู้ที่ต้องการทำเองควรเลือกตัวยึดที่ถูกต้องก่อนซื้อและควรใส่ใจถึงเรื่องความปลอดภัยในการติดตั้งโดยเฉพาะเมื่อติดตั้งบนหลังคาลอนคู่ควรให้ความระมัดระวังมากที่สุด
